Automatisierungstechnik für das Wire-Bonden

Lösungen für Dünn- und Dickdraht-Wedgebonden sowie Ballbonden

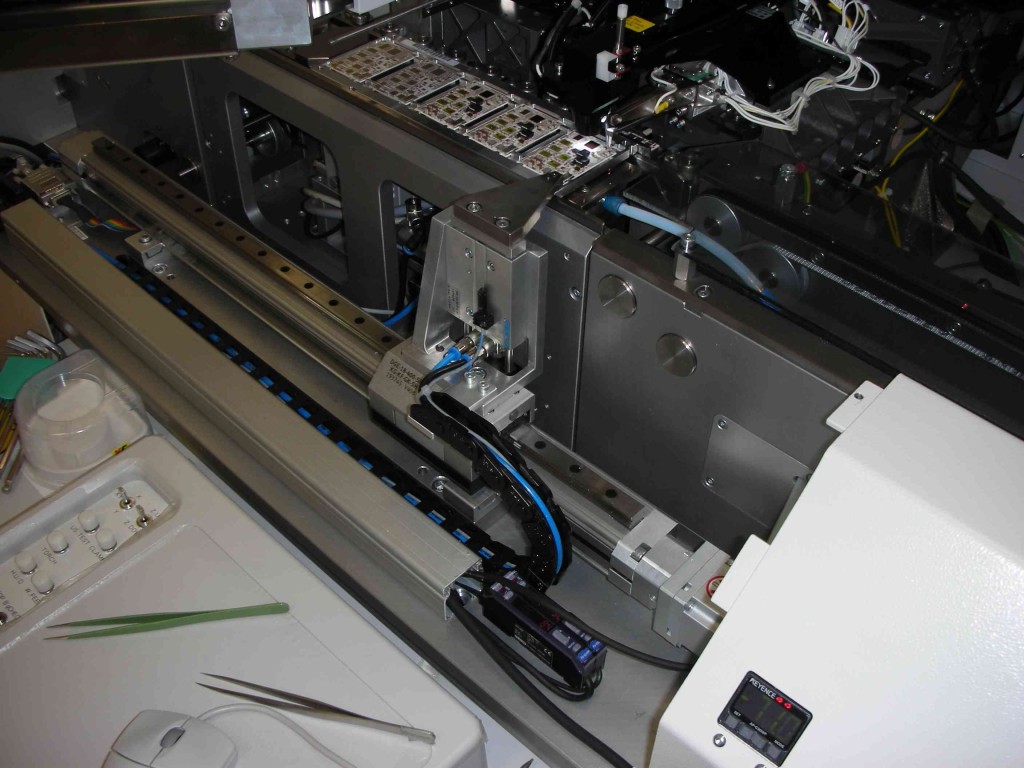

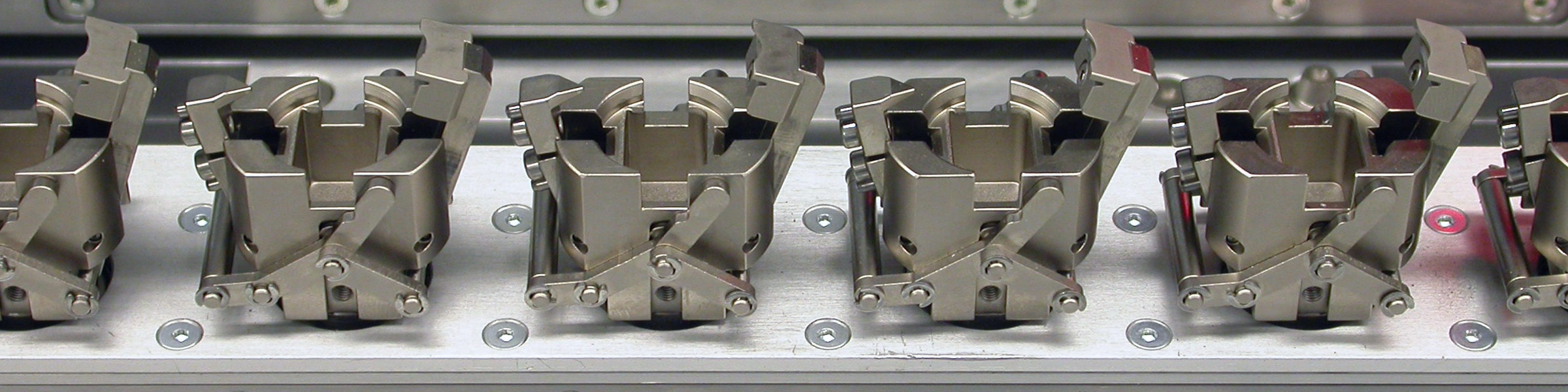

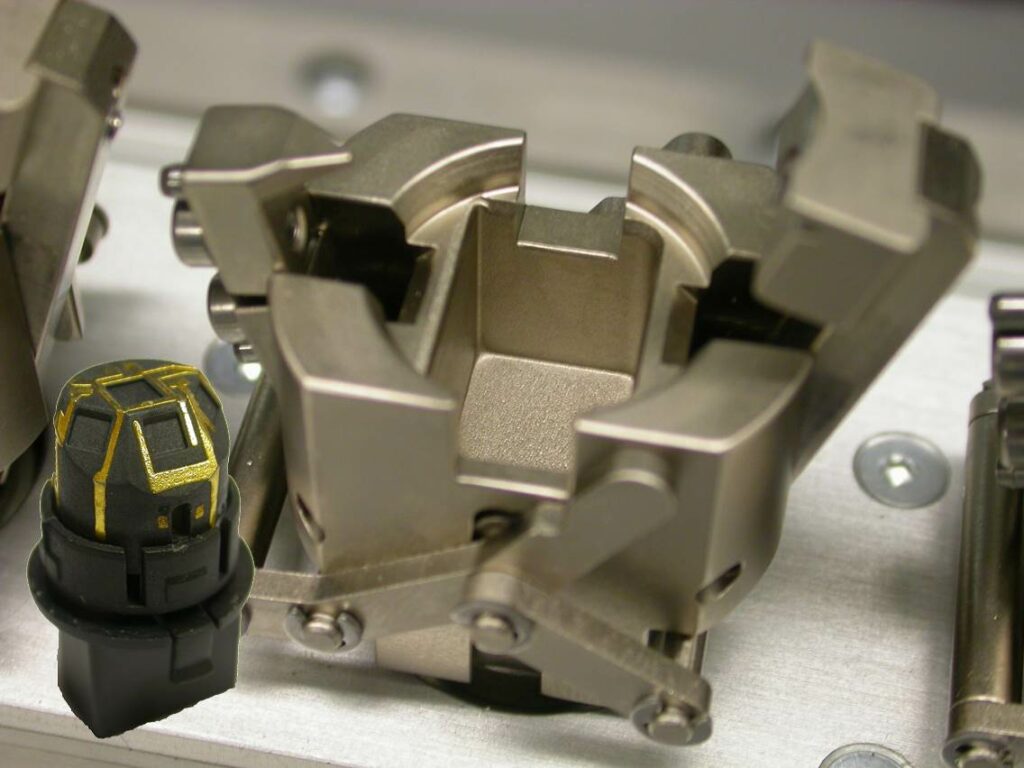

  • Klemmung für 3D-MID (spritzgegossener 3-dimensionaler Schaltungsträger)

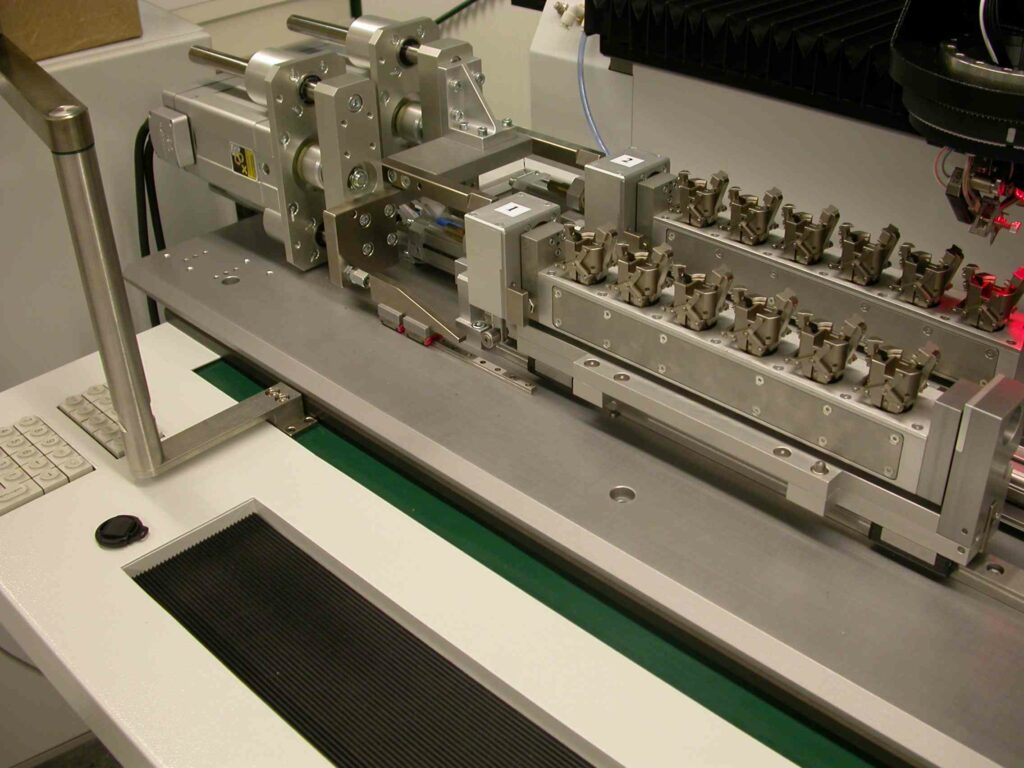

  • Doppel-Bondstation für 3D-MID´s mit 2 Werkstückträgern für je 6 Produkte; die Produkte werden jeweils gleichzeitig gedreht und gekippt, um auf den verschiedenen Ebenen des Produkt bonden zu können

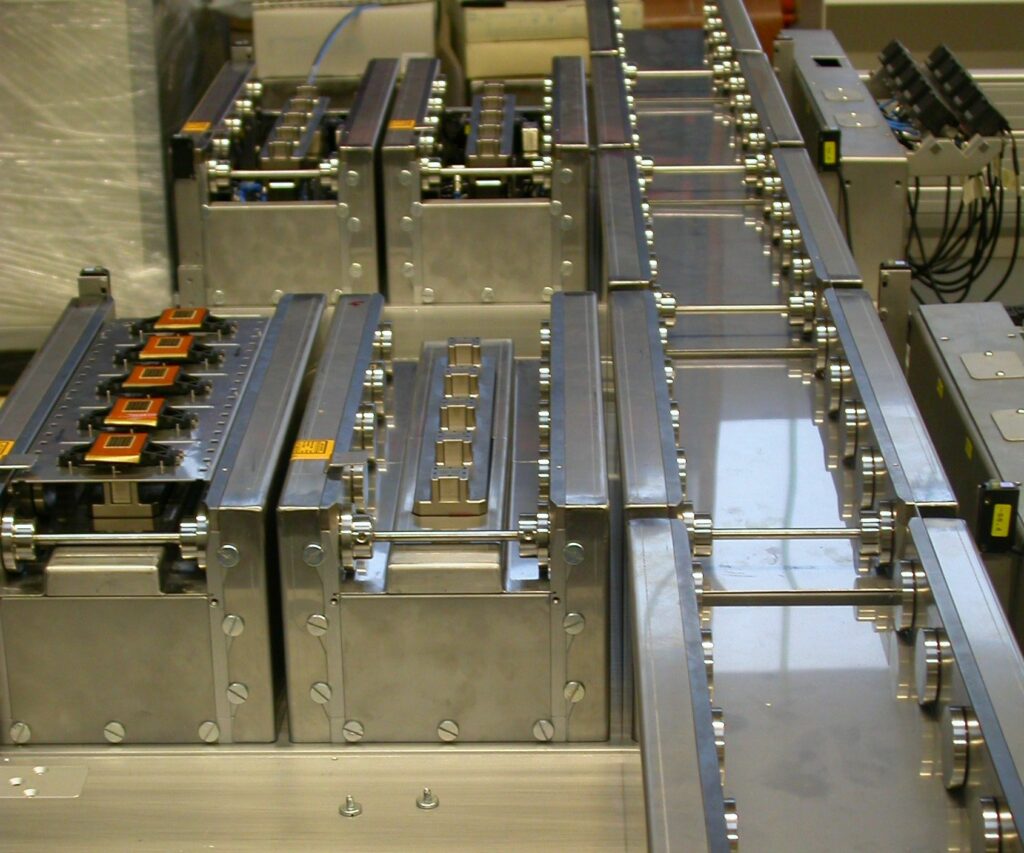

  • 3-Spur Transport für die Verkettung von 2 Wire-Bondern mit jeweils 2 Bondstationen; eine Bypass-Spur, 3 Shuttle

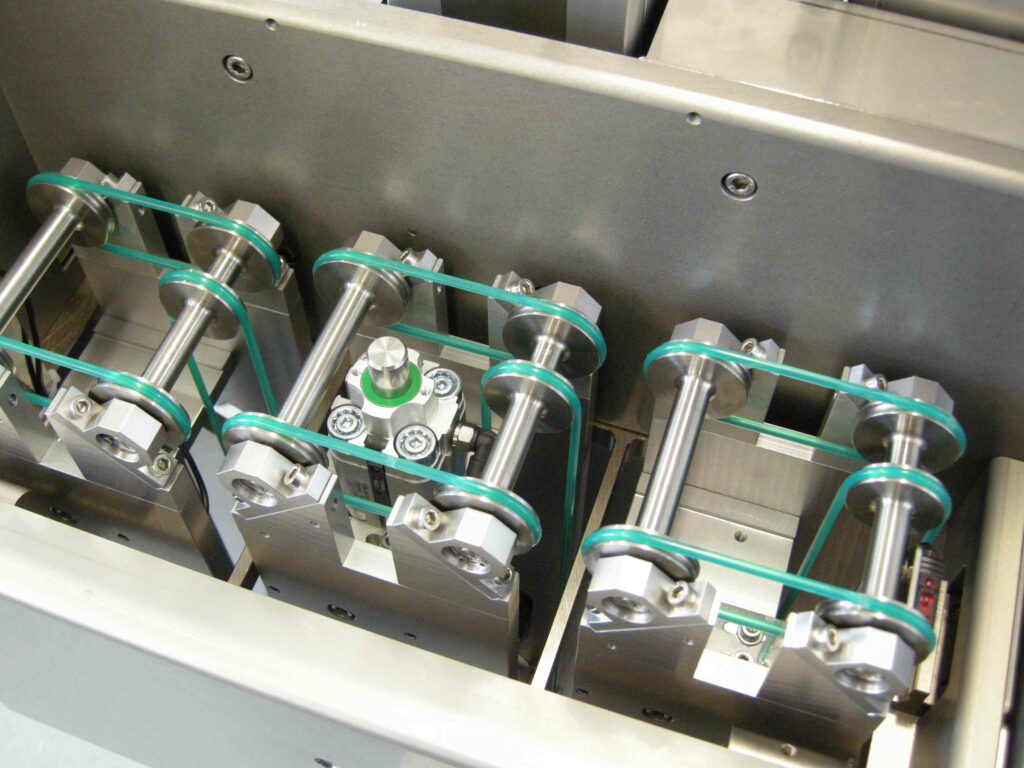

  • Riemen-Transport-System zum Transport von Werkstückträgern aus/in Magazine (Magazine müssen unten offen sein), minimale Maschinen-Stellfläche

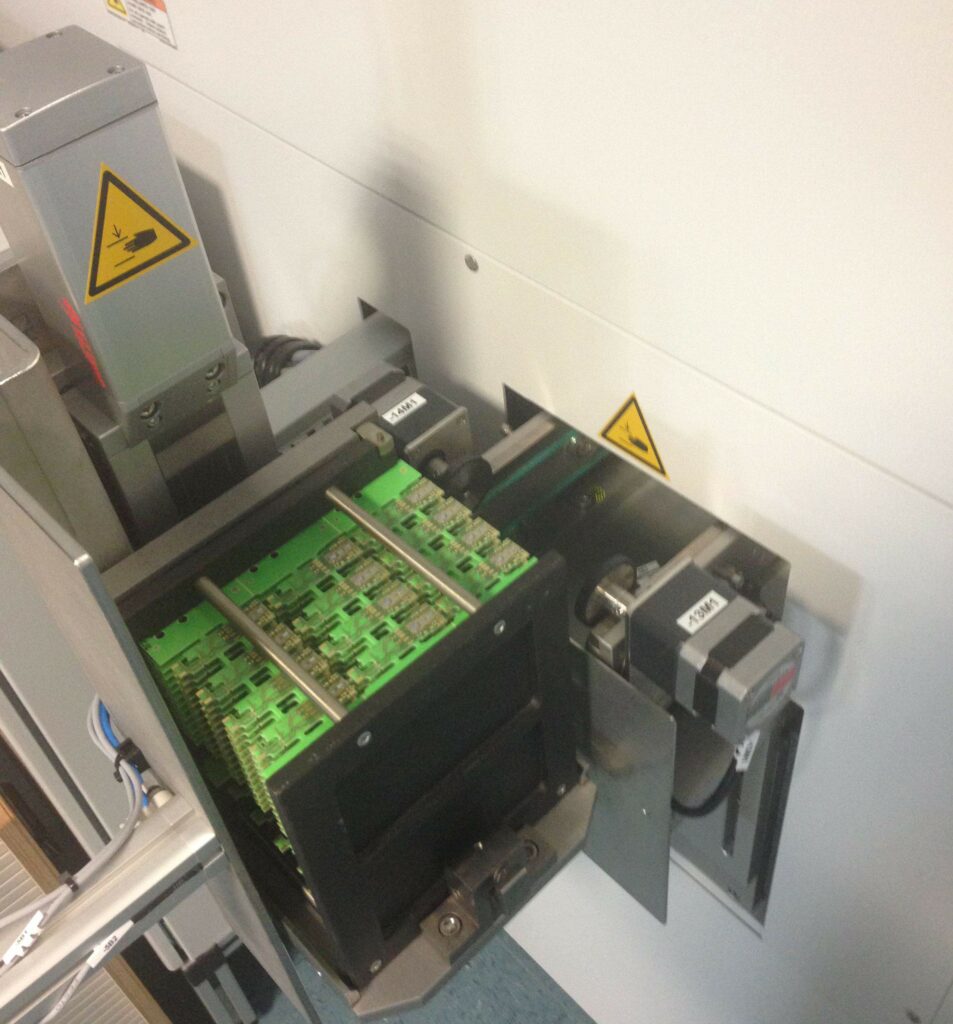

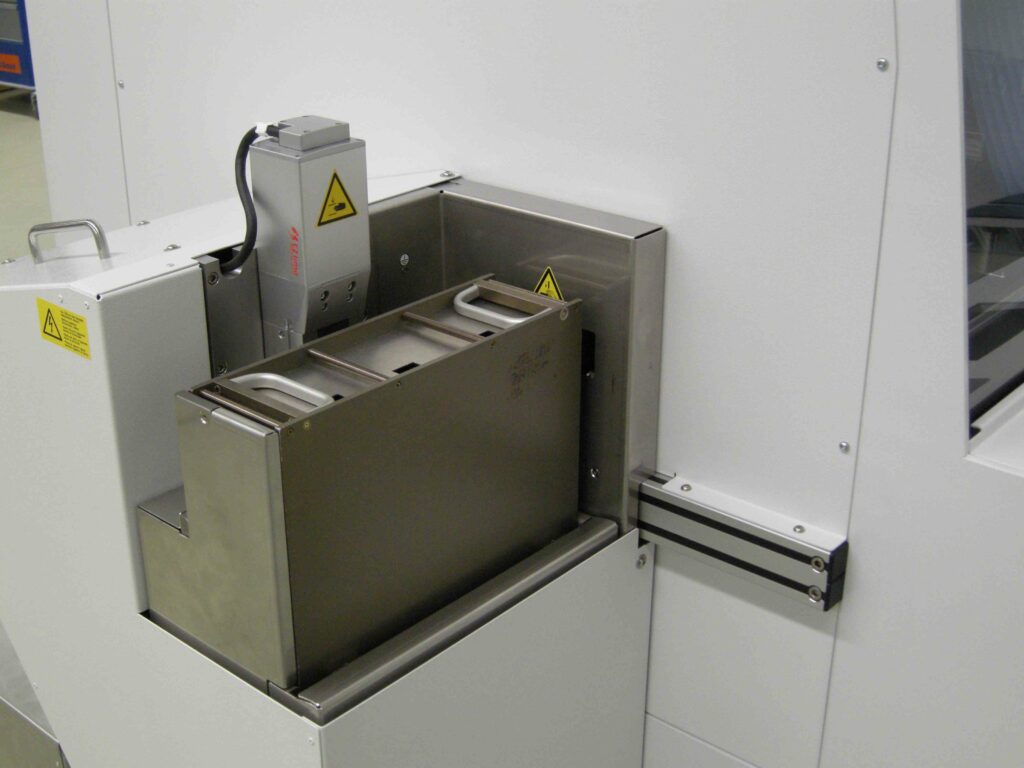

  • In die Maschine integrierter Magazinlift
  • Magazin-Lift in Maschine integriert, kurzer Pusher durch Einzugrollen
  • Magazin-Lift mit pneumatischer Magazin-Klemmung

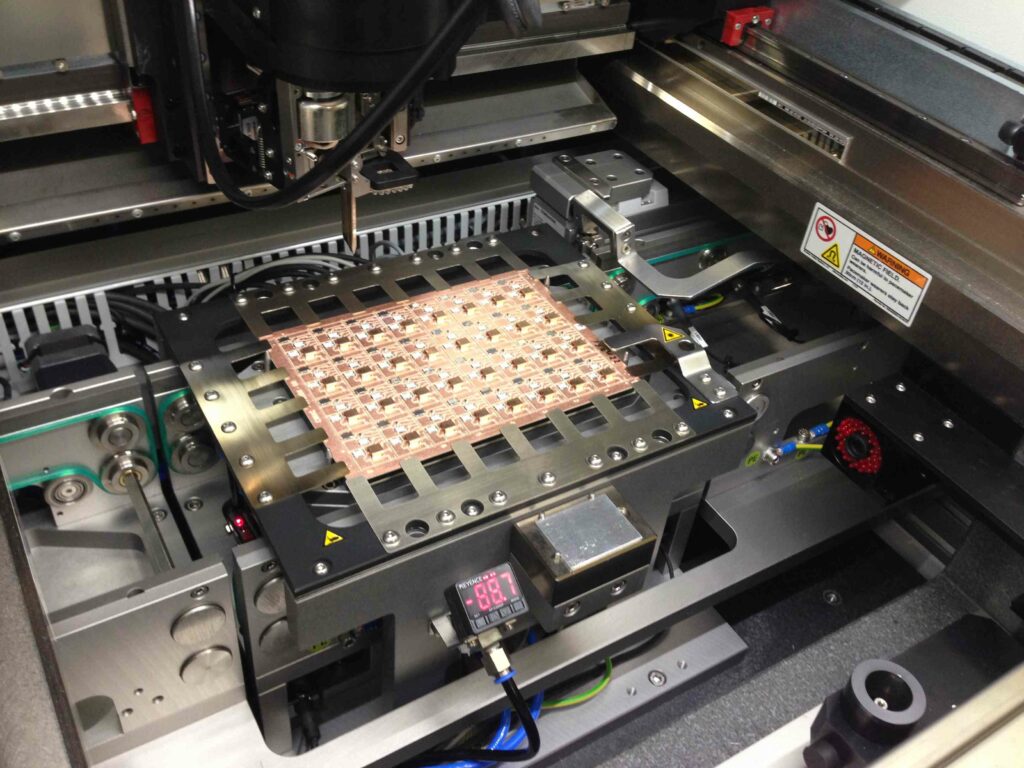

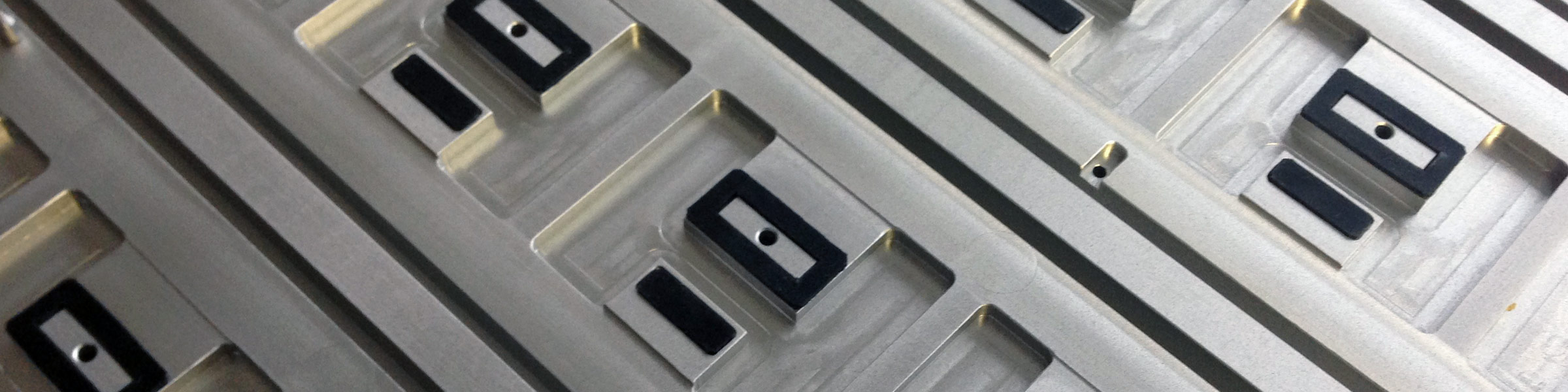

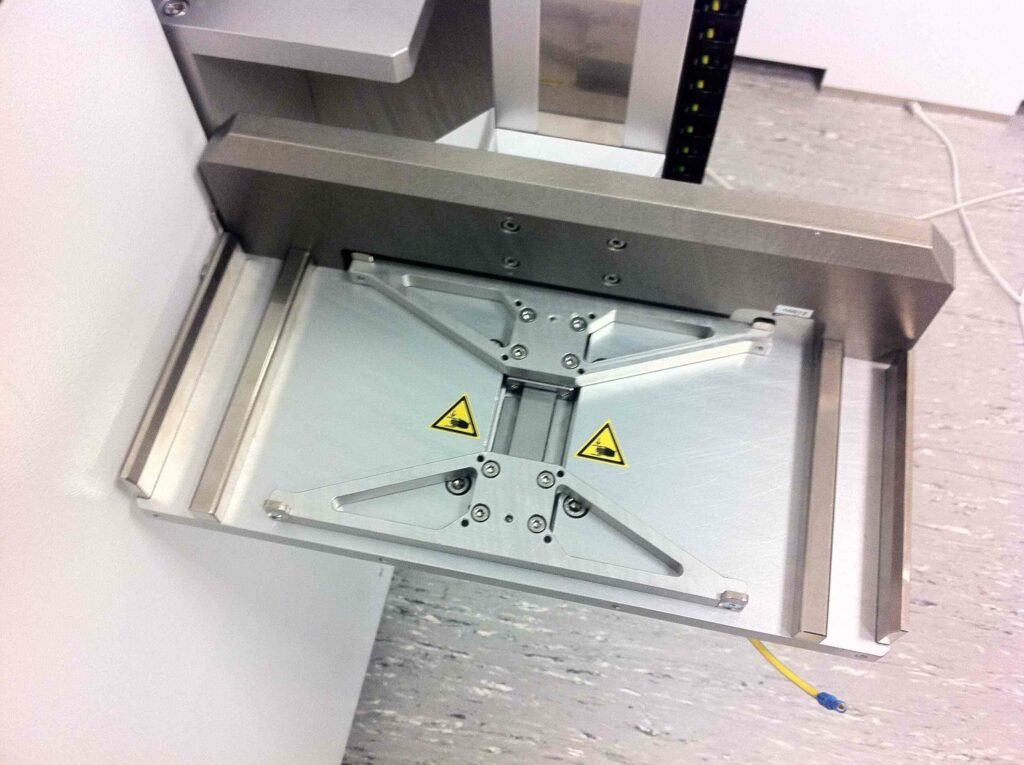

  • Bondstation für Keramik-Substrat, Vakuumklemmung, hartmetallbeschichtete Führungsleisten, berührungsloser Laser-Stopper, schonendes Anlegen des Substrats an die Vakuumplatte durch gefederte Finger

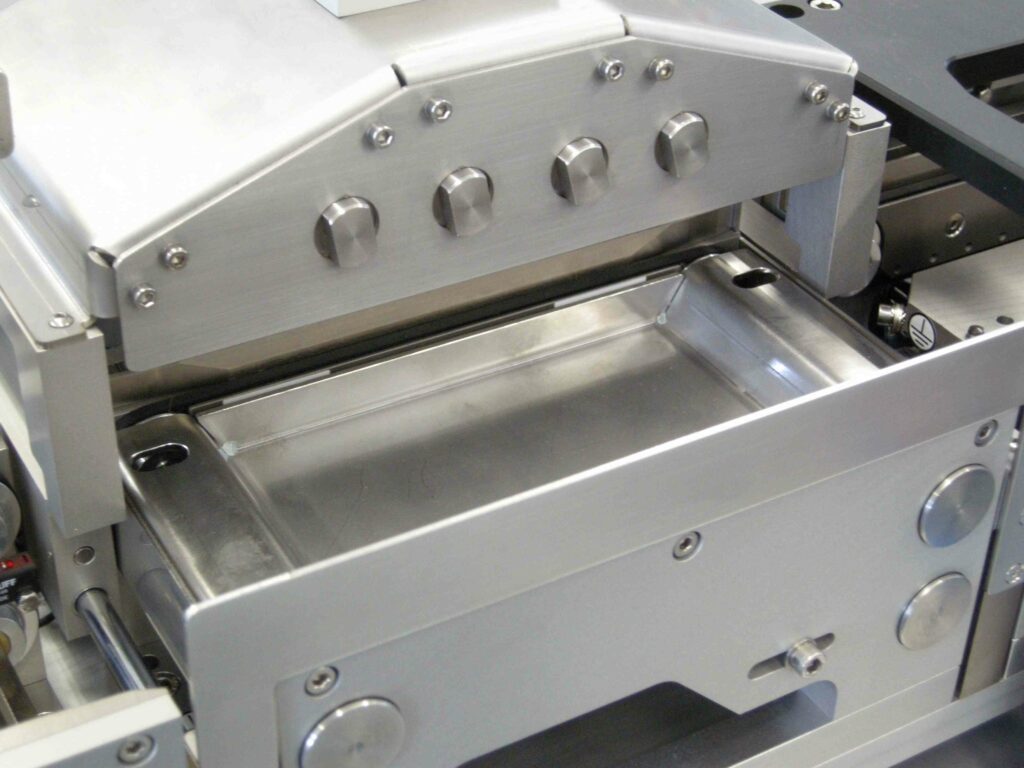

  • In Transportsystem integrierte Reinigungsstation zum Abblasen der Produkte mit Reinstluft und Absaugung

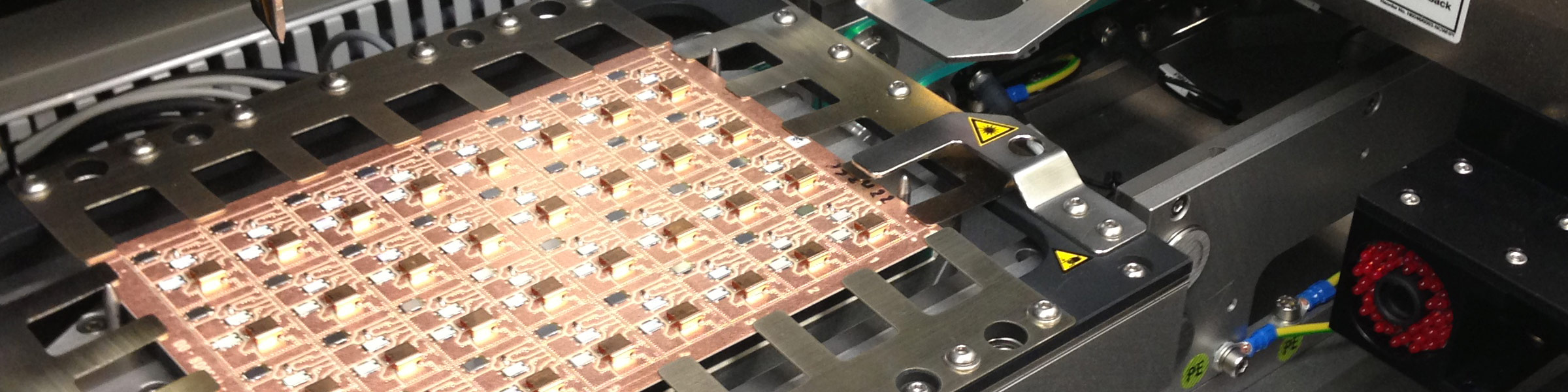

  • Bondstation mit mehreren Heiz-Modulen für das Beheizen der Substrate beim Bonden sowie mehreren Vorheizungen
  • Bauteil auf Werkstückträger wird gekippt und geklemmt (s. Video)

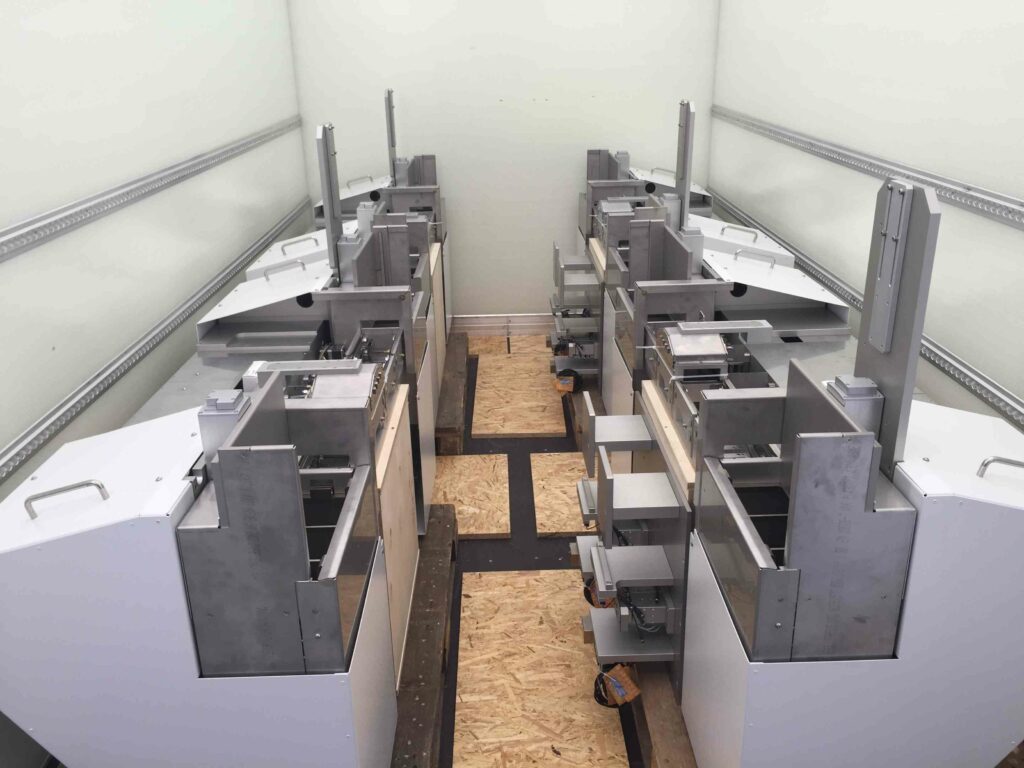

  • 4 Automatisierungseinheiten mit integrierten Liften im LKW
